Четыре высоковольтные дизель-генераторные установки 1200 кВт в параллели с РУ-6,З кВ для производства пиломатериалов

Общая мощность 4800 кВт
Заказчик Лесоперерабатывающее производство
Фото
Задача Поставка, изготовление и монтаж четырех высоковольтных ДГУ в контейнерном исполнении для обеспечения электроэнергией промышленного оборудования лесоперерабатывающего предприятия в Красноярском крае.
Решение

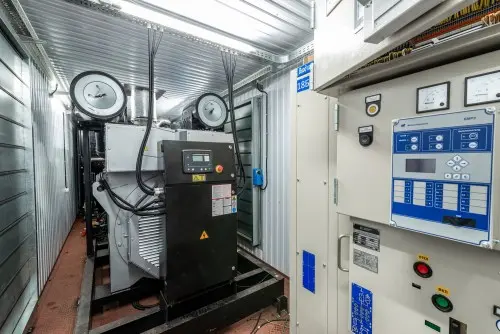

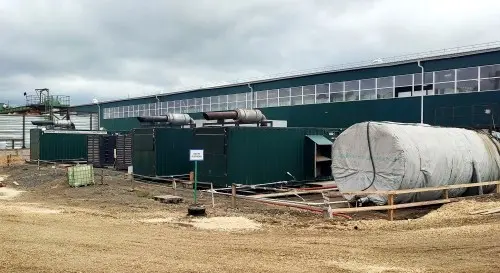

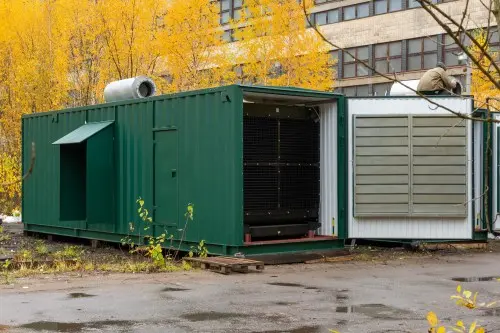

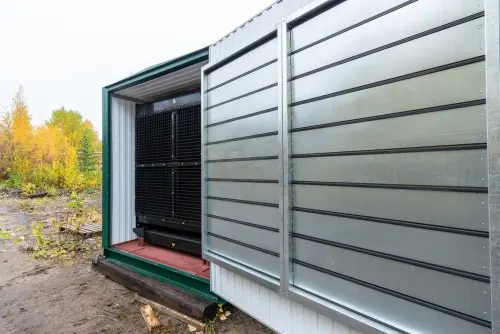

В 2019 и 2022 гг. компания "Техэкспо" поставила четыре высоковольтные дизель-генераторные установки мощностью 1200 кВт каждая и напряжением 6,3 кВ. Каждая станция размещена в утепленном цельнометаллическом контейнере, который оснащен распределительным устройством РУ-6,З кВ производства "ГК Электрощит-Самара".

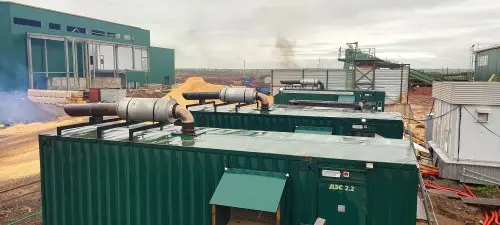

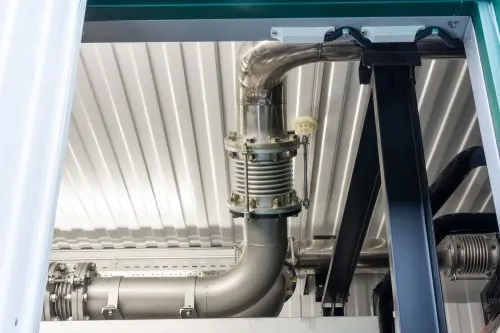

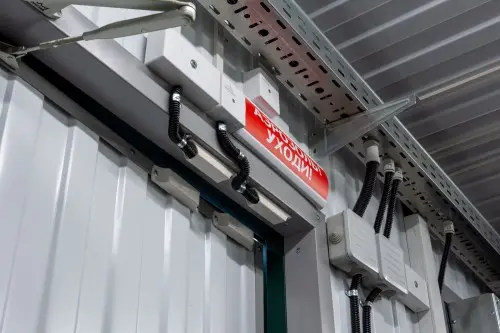

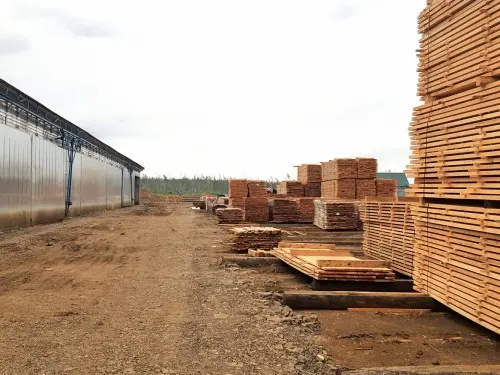

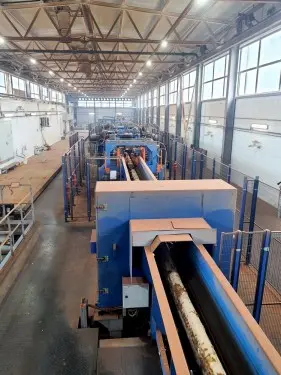

Контейнеры для станций изготовлены на собственном производстве компании "Техэкспо", смонтированы системы жизнеобеспечения ДГУ, подключено оборудование высокого напряжения. Высоковольтные станции будут работать на  крупном лесоперерабатывающем производстве в Красноярском крае. Объем производства пиломатериалов будущего завода составит около 372,6 тыс. куб. м. Станции могут быть единственным источником энергии на объекте или объединяться в энергокомплекс в параллели друг с другом. Параллельный режим работы дизель-генераторов повышает ресурс мощности и надежности всей энергетической установки. Работая в параллели, дизель-генераторы способны обеспечить электроэнергией промышленное оборудование лесоперерабатывающего предприятия. В дальнейшем планируется использовать ДГУ как резервный источник электроэнергии.

Видео: запуск высоковольтных ДГУ 1200 кВт (Мицубиши)


Что входит в комплектацию поставленного оборудования для этого проекта:

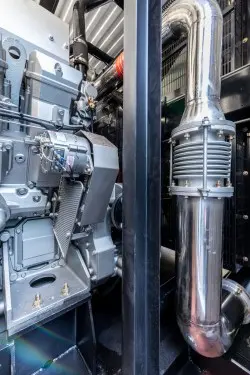

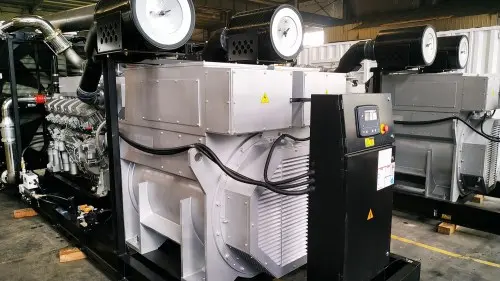

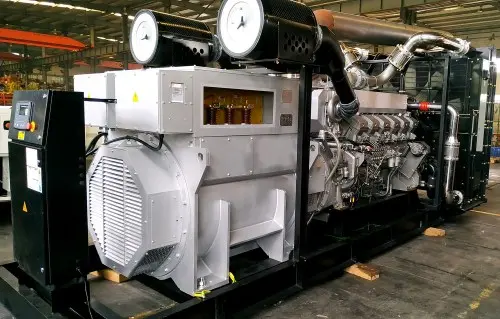

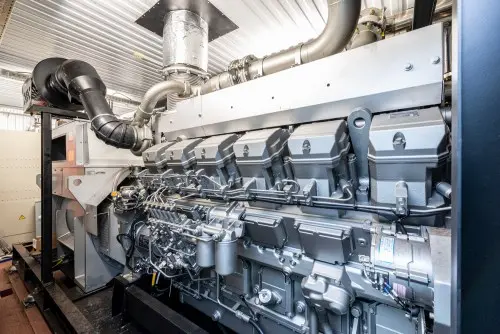

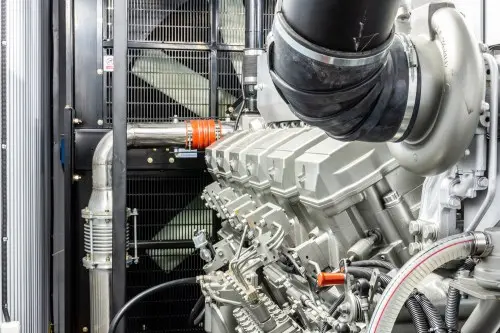

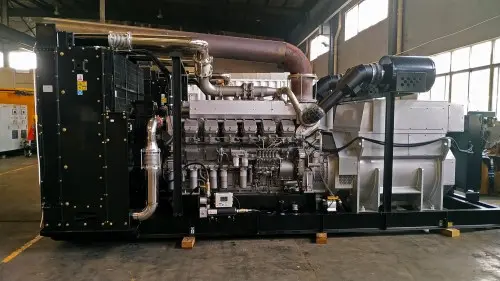

  • Три дизель-генераторные установки ТЭ.1200С-Т400-2РН на базе двигателя Mitsublshi мощностью 1200 кВт каждая и трехфазного силового электрогенератора выходного напряжения 6300 В и дизель-генераторная установка ТЭ.1200С-Т6300-2РН (на базе двигателя Cummins KTAS0G8-l и генератора Stamford) мощностью 1200 кВт.

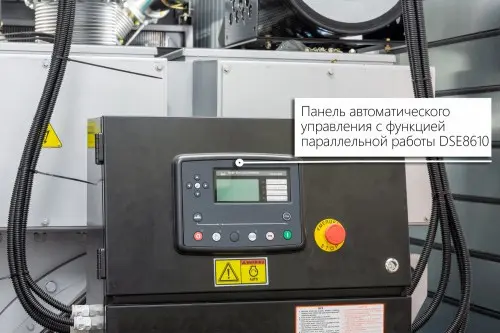

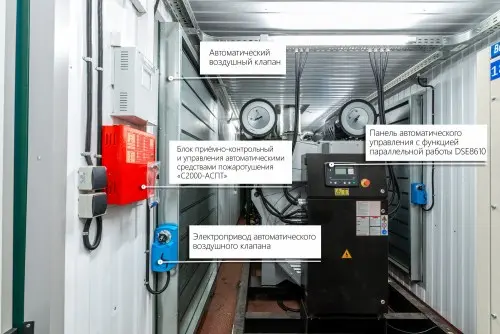

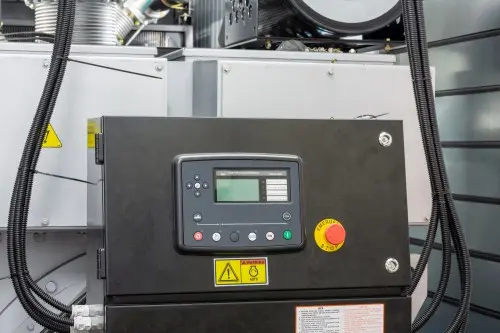

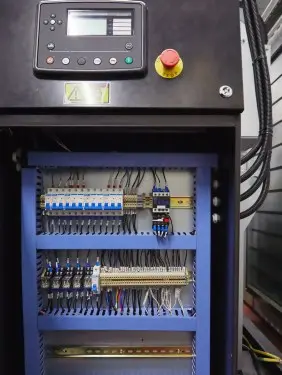

  • Панель автоматического управления с функцией параллельной работы DSE8610.
  • Встроенный топливный бак – 1000 литров для каждой станции.

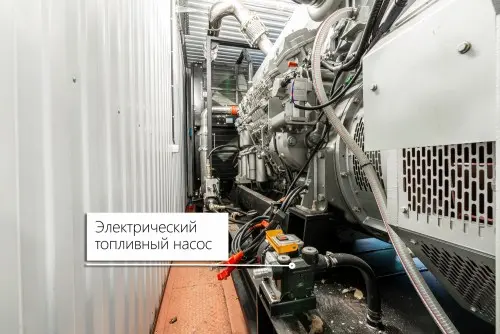

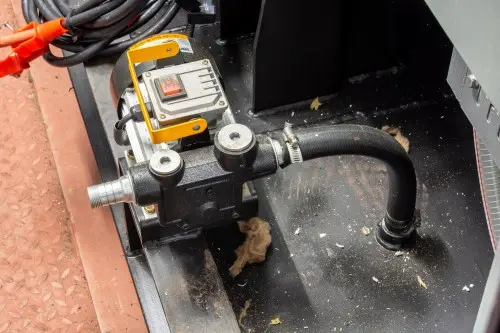

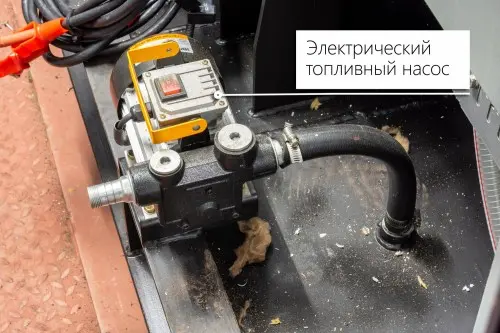

  • Для постоянного обеспечения ДГУ дизельным топливом предусмотрена система автоматической топливоподкачки из внешнего резервуара.

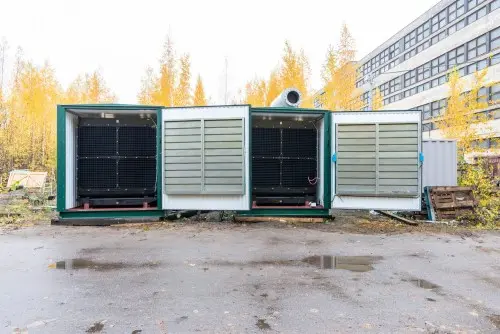

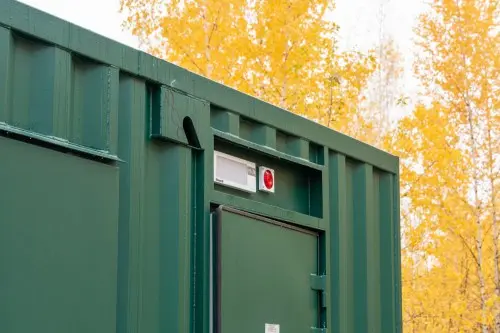

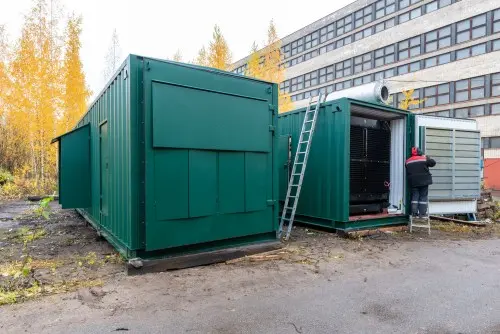

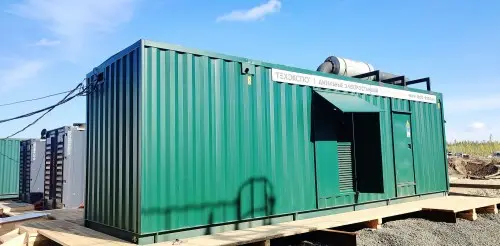

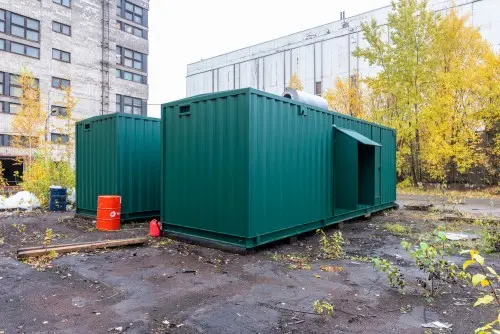

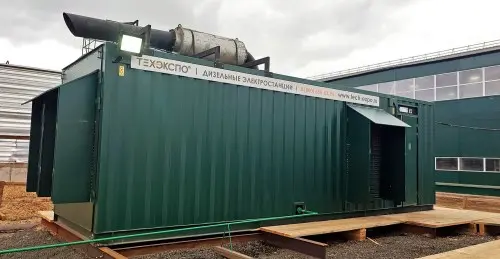

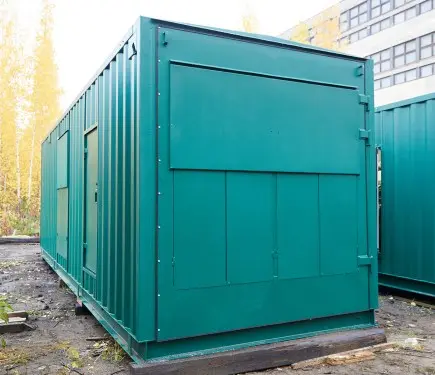

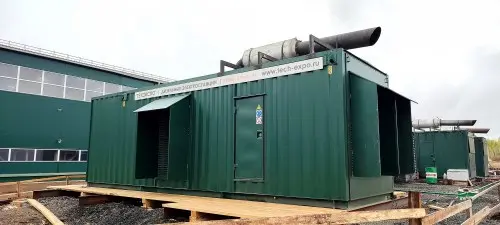

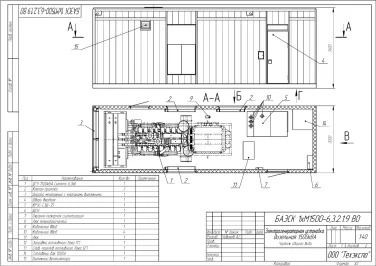

  • Контейнер типа «Север» 9200х2800х3100мм - 3 единицы. И один контейнер габаритами: 10000х3000х3600мм для ТЭ.1200С-Т6300-2РН (Cummins).

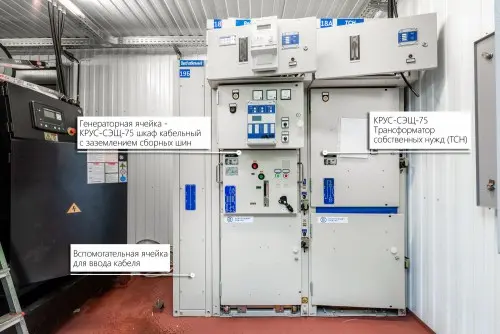

В контейнерах установлены распределительные устройства РУ-6,3 кВ на ячейках КРУС-СЭЩ-75. Благодаря компактным габаритам, эта система обеспечивает оперативное энергоснабжение без необходимости возведения капитального здания.

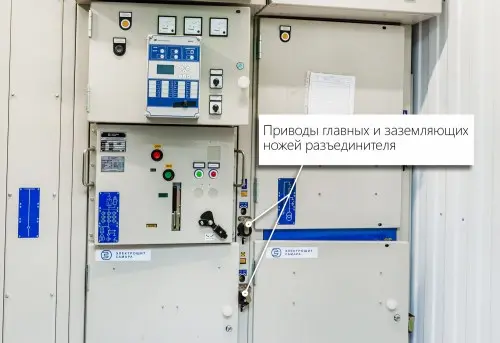

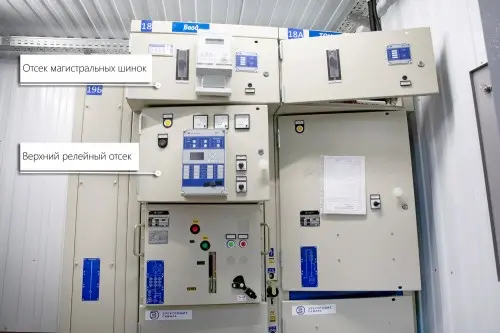

Комплектные распределительные устройства КРУС-СЭЩ-75 имеют класс напряжения 6 кВ и состоят из отдельных модульных блоков:

  • отсек сборных шин
  • высоковольтный отсек
  • релейный отсек

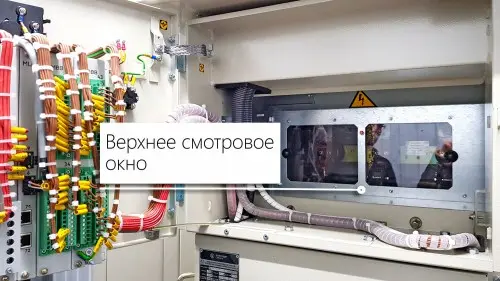

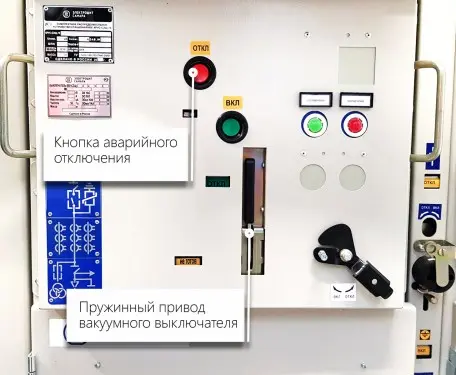

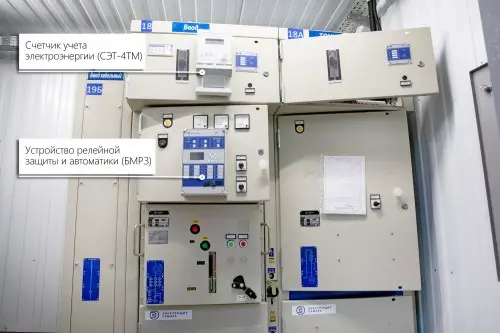

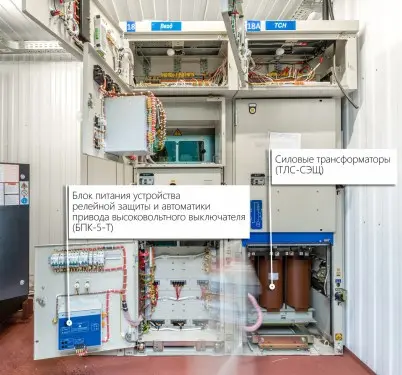

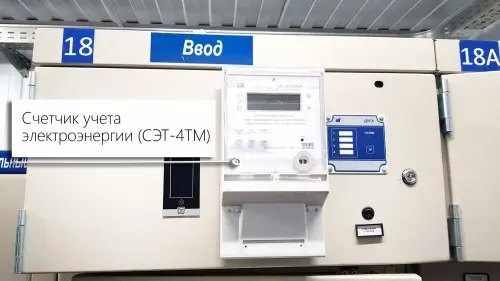

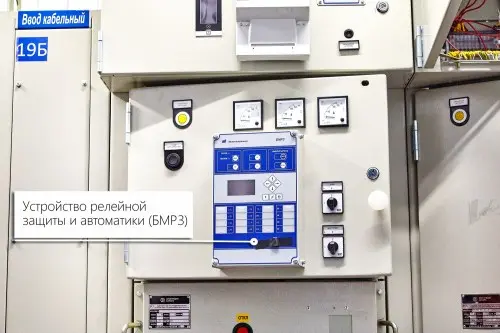

В высоковольтном отсеке размещаются: выключатель, разъединитель, трансформаторы тока, трансформаторы собственных нужд, ограничители перенапряжений, трансформатор напряжения на сборных шинах. Релейные отсеки состоят из двух шкафов с аппаратурой вспомогательных цепей, которые установлены на фасадной стороне выдвижного блока. В релейных отсеках размещаются приборы управления, защиты, сигнализации и учета. Аппараты внутри шкафа надежно заземлены.

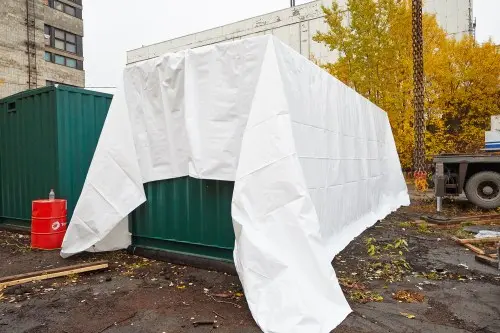

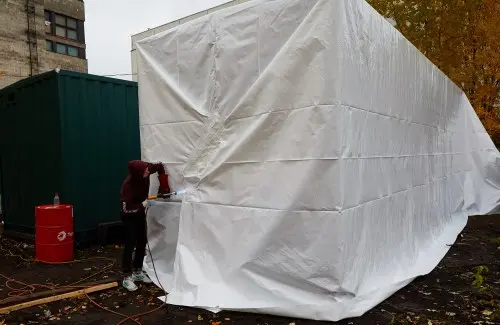

Доставка оборудования в Красноярский край осуществлялась со склада в Санкт-Петербурге. ДГУ были упакованы в промышленную термоусадочную пленку. Этот материал прочен на разрыв и надежно защищает груз во время транспортировки от внешнего влияния (снег, дождь, солнце, грязь), а также сохраняет товарный вид контейнеров и целостность лакокрасочного покрытия.
